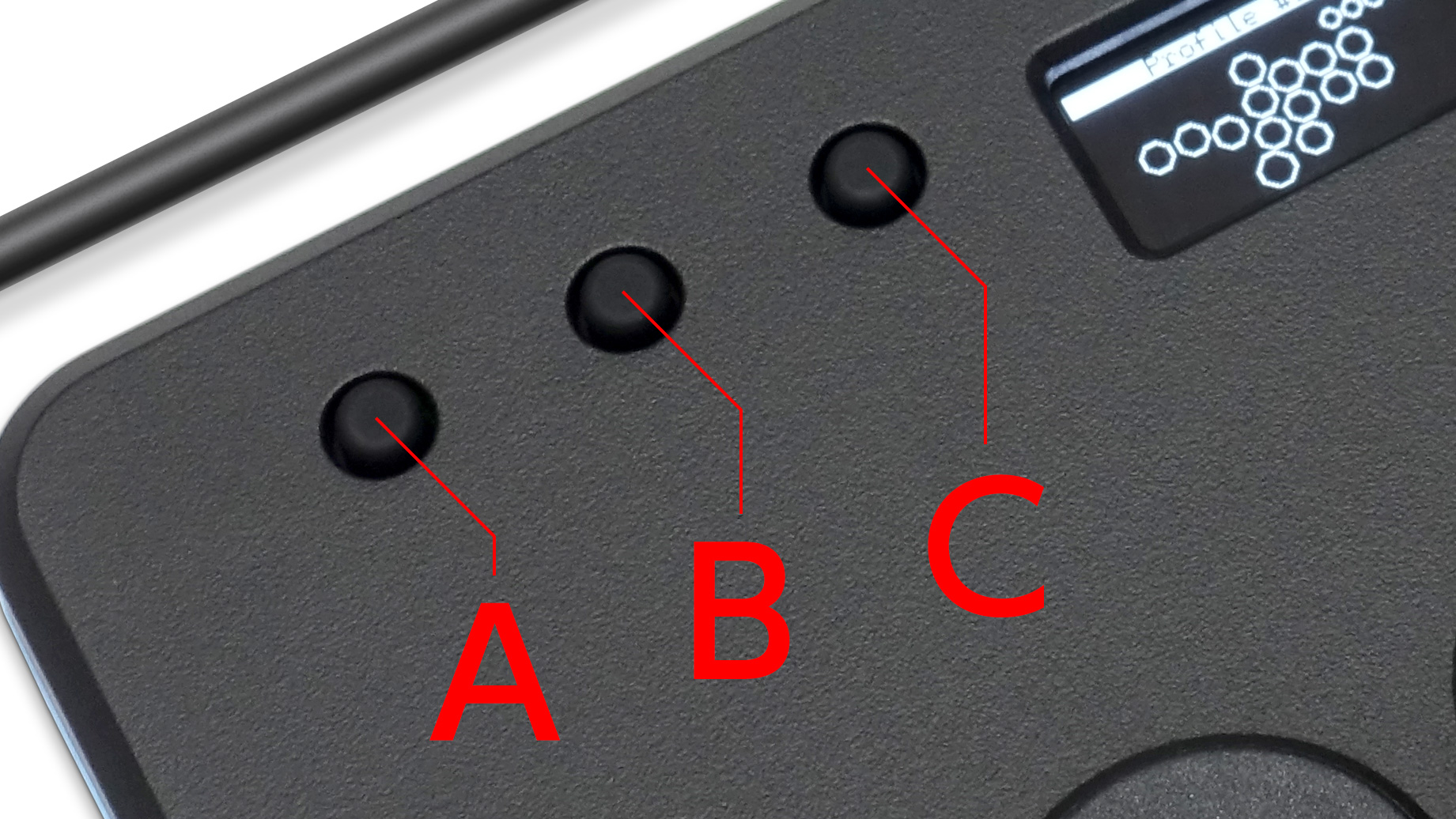

a. 外周LED

A：外周RGBの輝度を下げる
B：外周RGBの輝度を上げる
C：外周RGBの発光パターンを変更

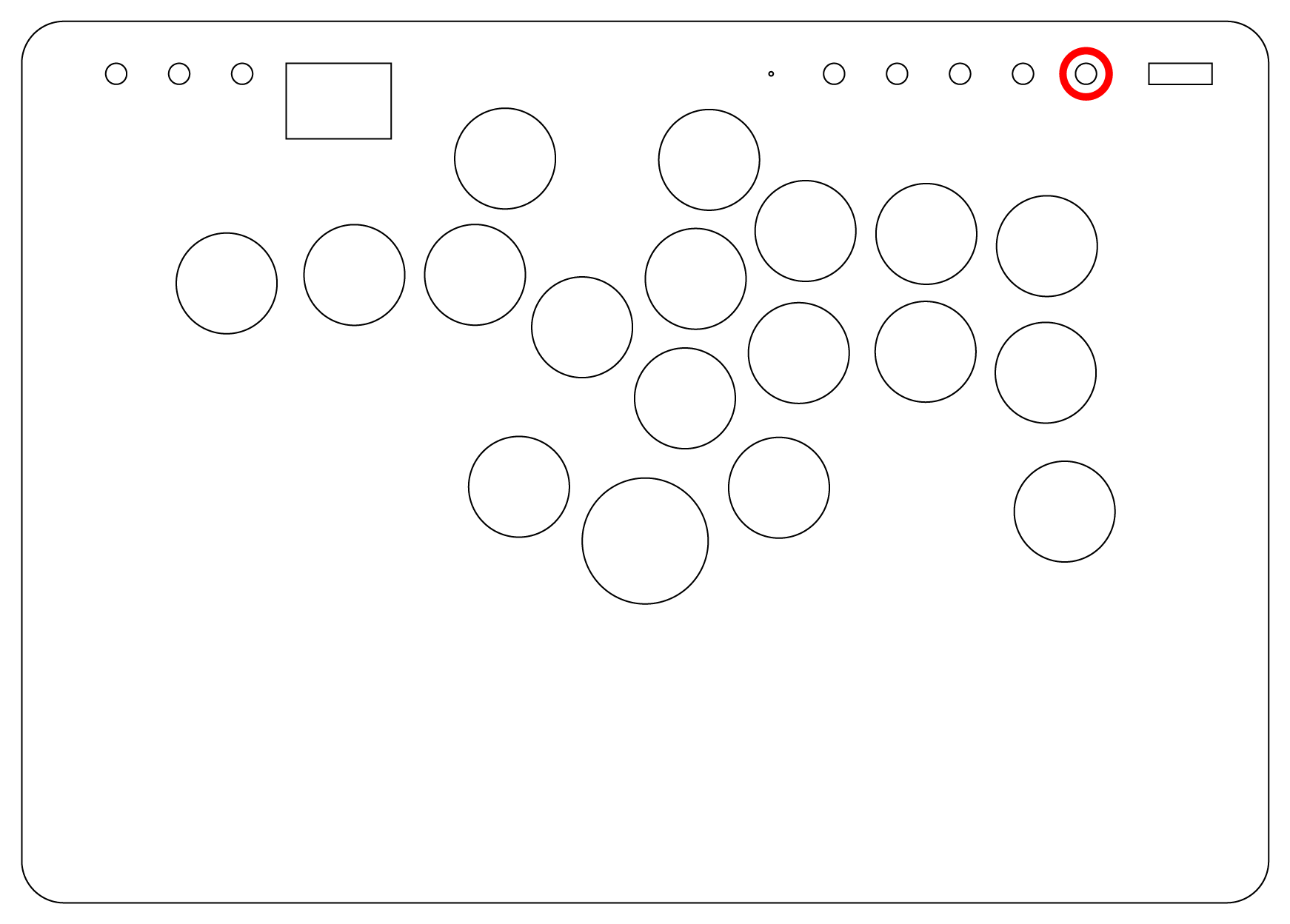

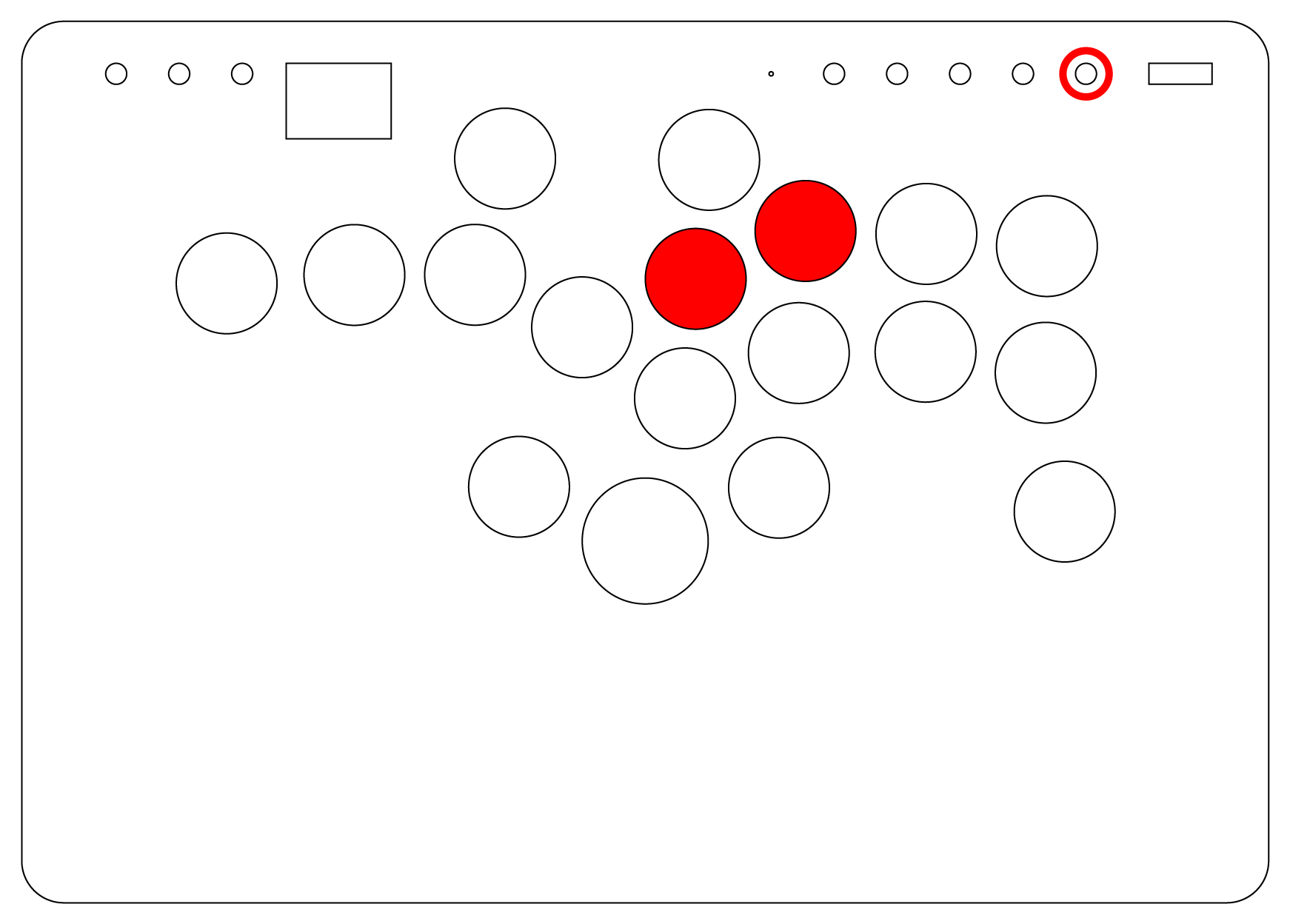

1.本製品をPCに接続した後に、右図の3つのボタンを5秒間同時に押します。(設定モードに入るとLED液晶部分が変化します)

ボタン割り当てを変更したなどで、設定モードに入らない場合は、STARTボタンを押しながらケーブルを本製品に接続します。

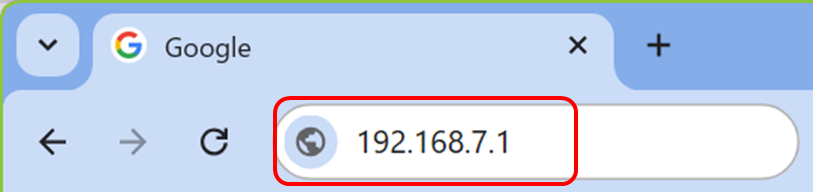

2.WEBブラウザを開き、アドレスバーに「192.168.7.1」と入力します。

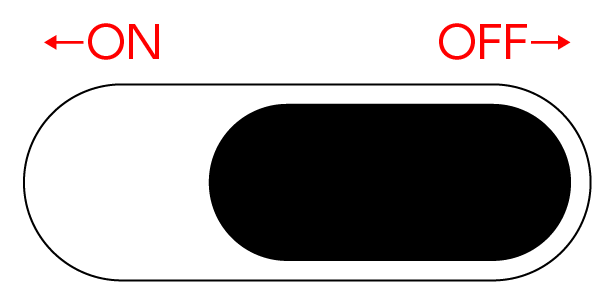

(もし設定画面に入らない場合はトーナメントロックをOFFにしてください)

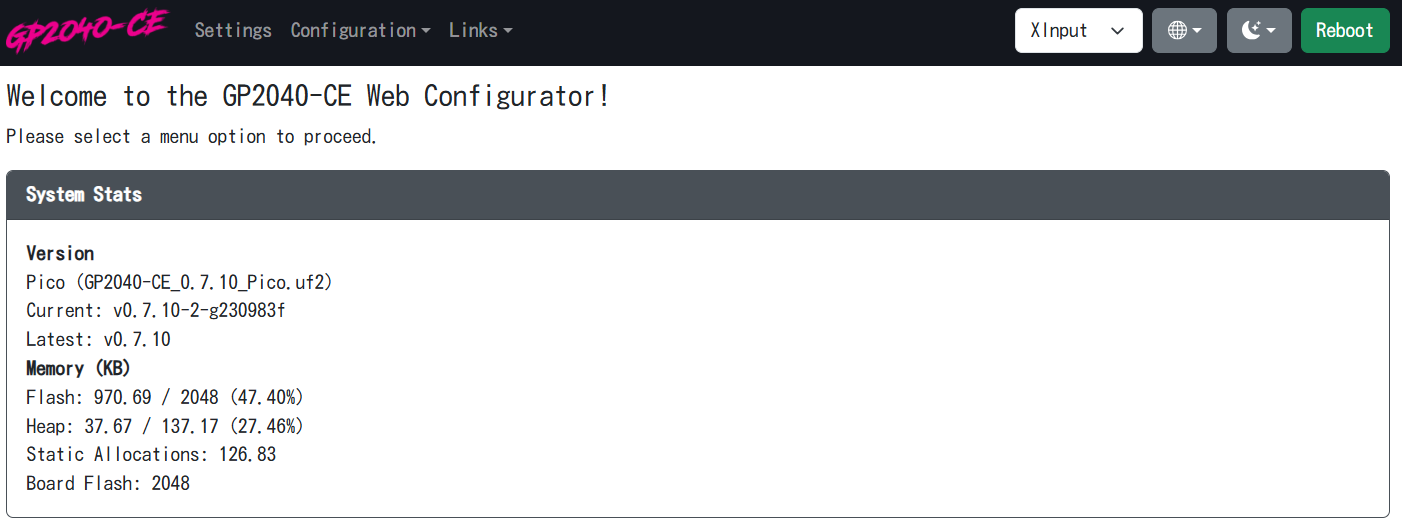

3.右図の画面に移動します。

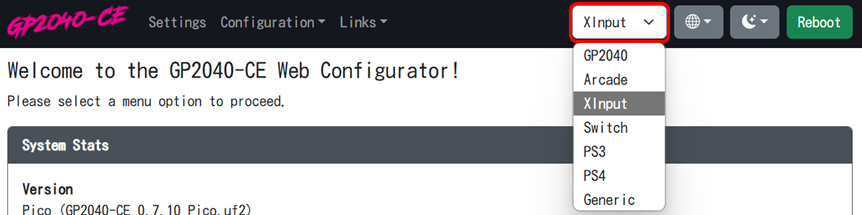

4.ボタンの表記を変更する場合

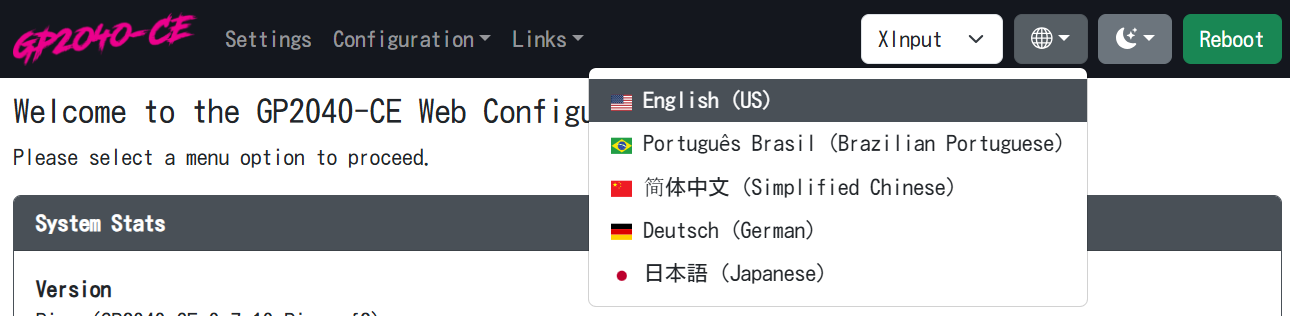

5.言語表記を変更する場合

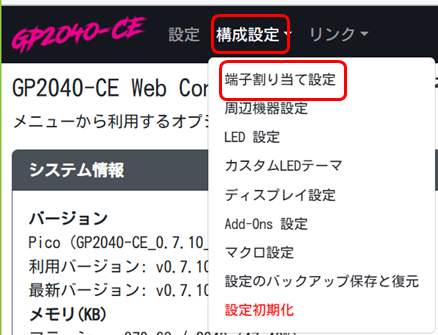

1.「構成設定」から「端子割り当て設定」を選択します。

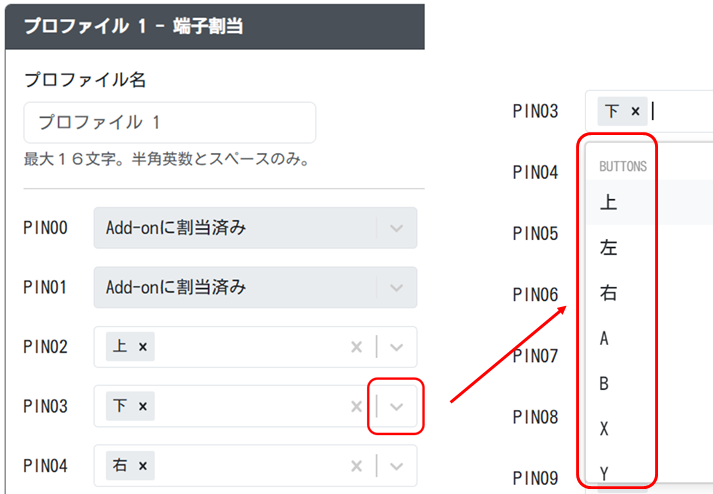

2.変更したいボタンの「」クリックし、割り当てるボタンを選択します。

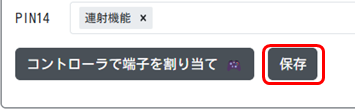

3.設定を終えたら下方にある「保存」を押します。

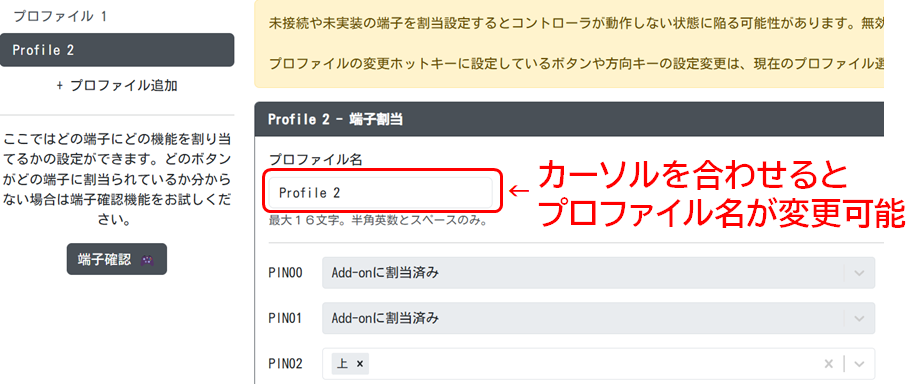

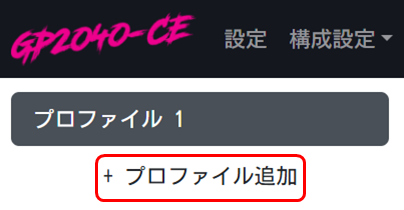

1.「構成設定」から「端子割り当て設定」を選択します。左側にある「+ プロファイル追加」をクリックするとProfileが追加されます。(Profileは最大4つまで登録できます)

2.追加されたProfile を選択することで、そのProfile用のボタンレイアウトに変更可能です。

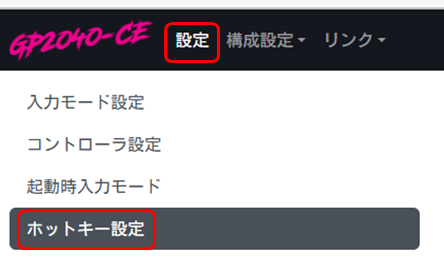

3.Profileを追加後、Profileを選択するには「設定」から「ホットキー設定」を選択します。
(ホットキーを設定しないとWEB設定画面以外ではProfileの変更ができません)

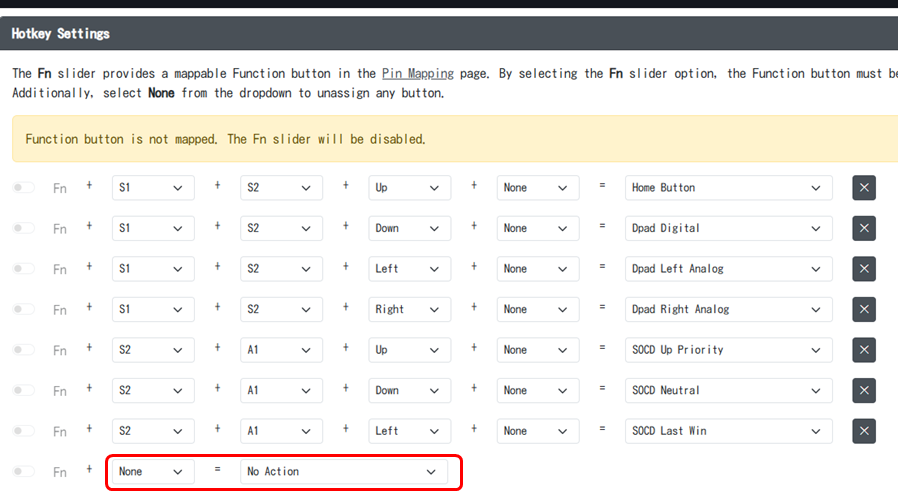

4.赤枠部分にProfileを選択するボタンを登録します。(使用頻度の低いボタンの同時押しで設定することをおすすめします)

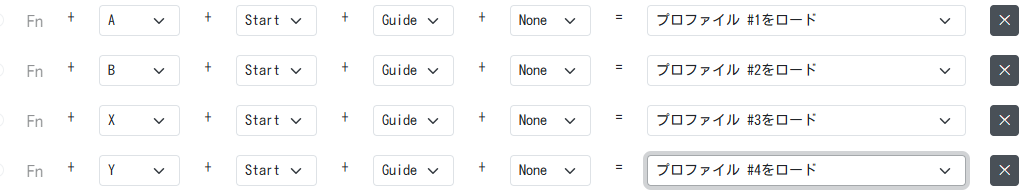

5.登録割り当て例

A + START + Guide(Home) の 同時押しで 『Profile 1』を読み込み
B + START + Guide(Home) の 同時押しで 『Profile 2』を読み込み
X + START + Guide(Home) の 同時押しで 『Profile 3』を読み込み
Y + START + Guide(Home) の 同時押しで 『Profile 4』を読み込み

A + START + Guide(Home) の 同時押しで 『次のProfile』を読み込み B + START + Guide(Home) の 同時押しで 『前のProfile』を読み込み

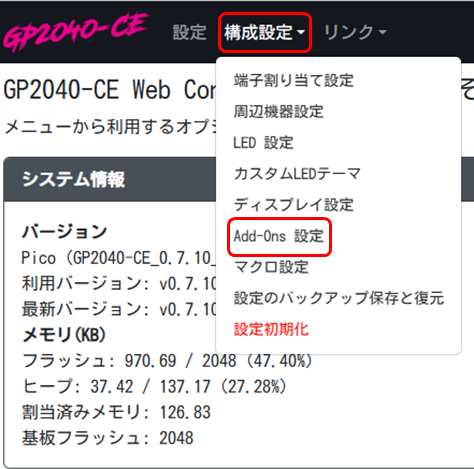

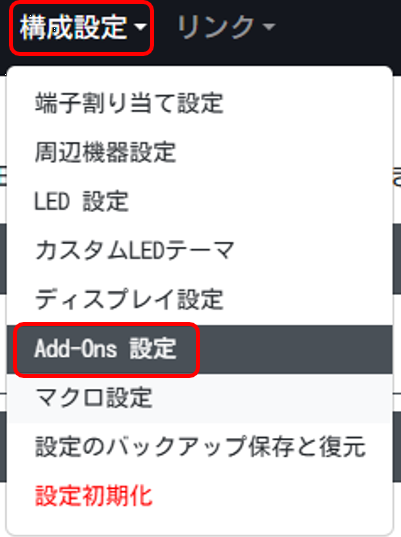

1.「構成設定」から「Add-Ons 設定」を選択します。

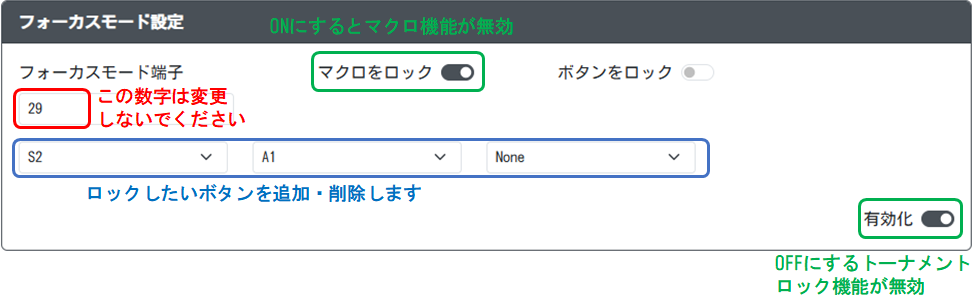

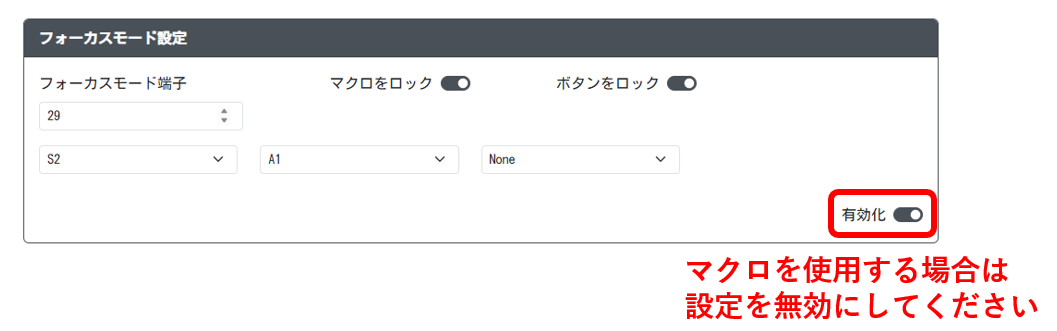

2.画面をスクロールし「フォーカスモード設定」内の設定を変更します。

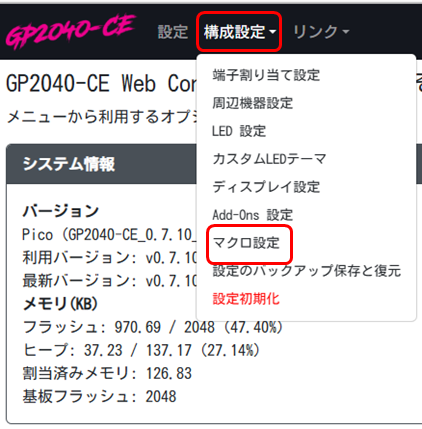

1.「構成設定」から「マクロ設定」を選択します。

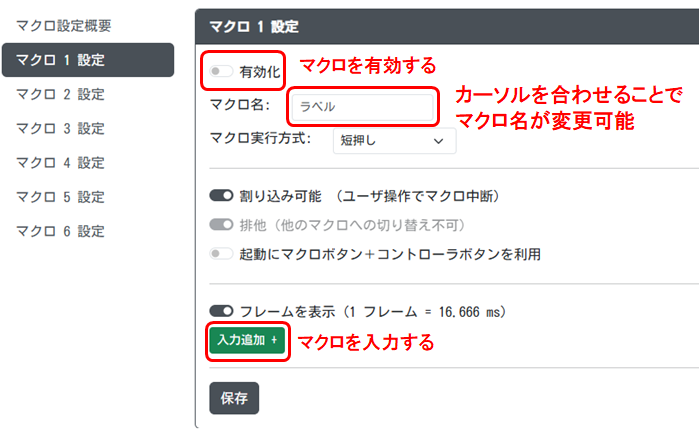

2.マクロの設定方法

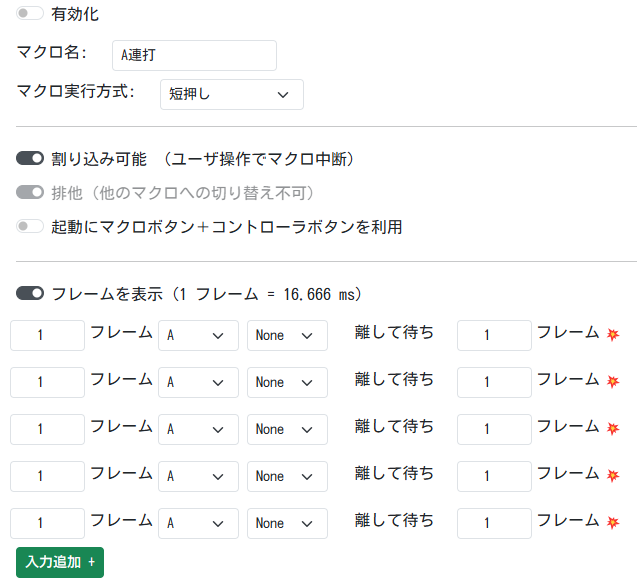

3.マクロ設定例

マクロボタンを押すと、Aボタンを5回押す。

4.マクロをボタンに割り付けする。

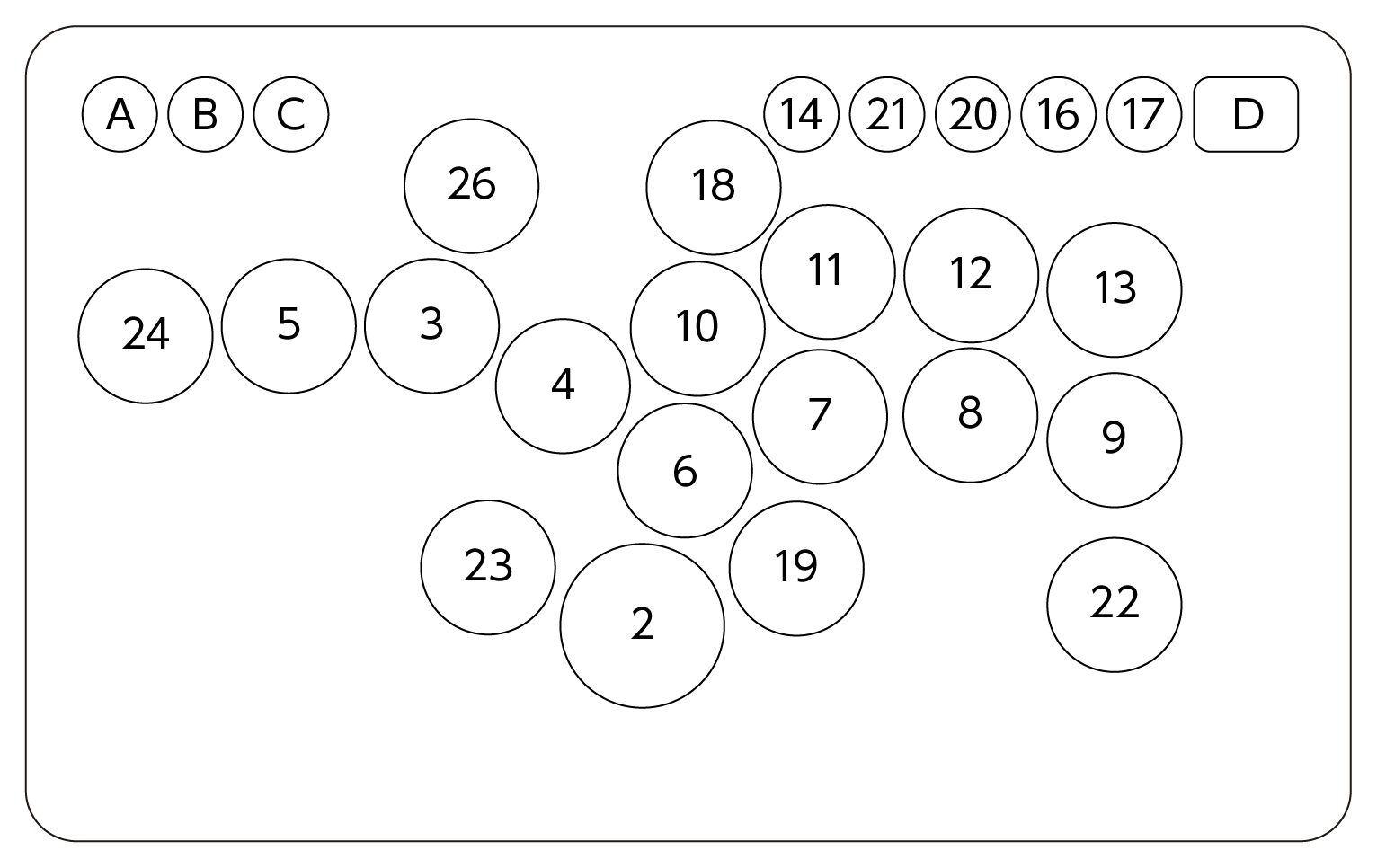

「構成設定」から「端子割り当て設定」を選択し任意のボタンに割り当てる。端子の割り当て表はこちら

5.ボタンへの割り付けが完了すると下記のような画面になります。

注意
図のように複数のボタンに同じマクロを設定している場合は、マクロは動作しません。

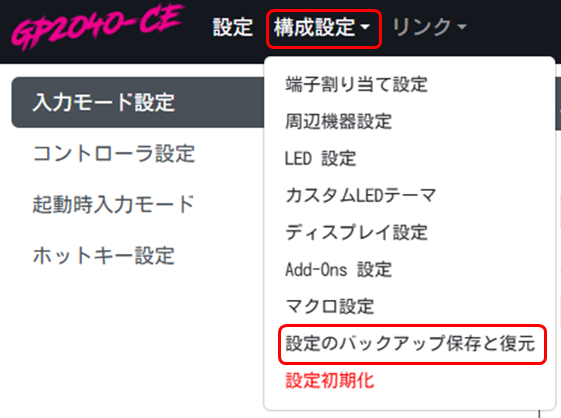

1.「構成設定」から「設定のバックアップ保存と復元」を選択します。

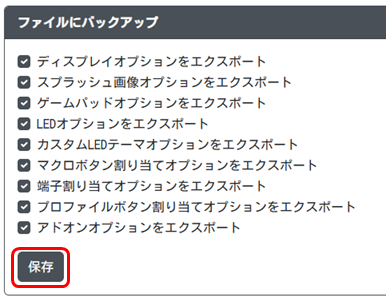

2.バックアップをする場合は、バックアップする項目を選んで「保存」を押します。バックアップファイルはダウンロードフォルダに保存されます。

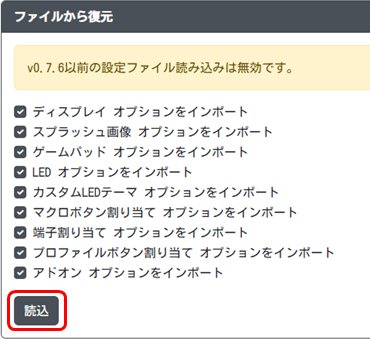

3.レストアをする場合は、レストアする項目を選んで「読込」を押し、バックアップファイルを選択します。

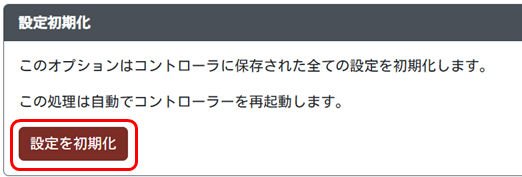

2.「設定を初期化」を押します。

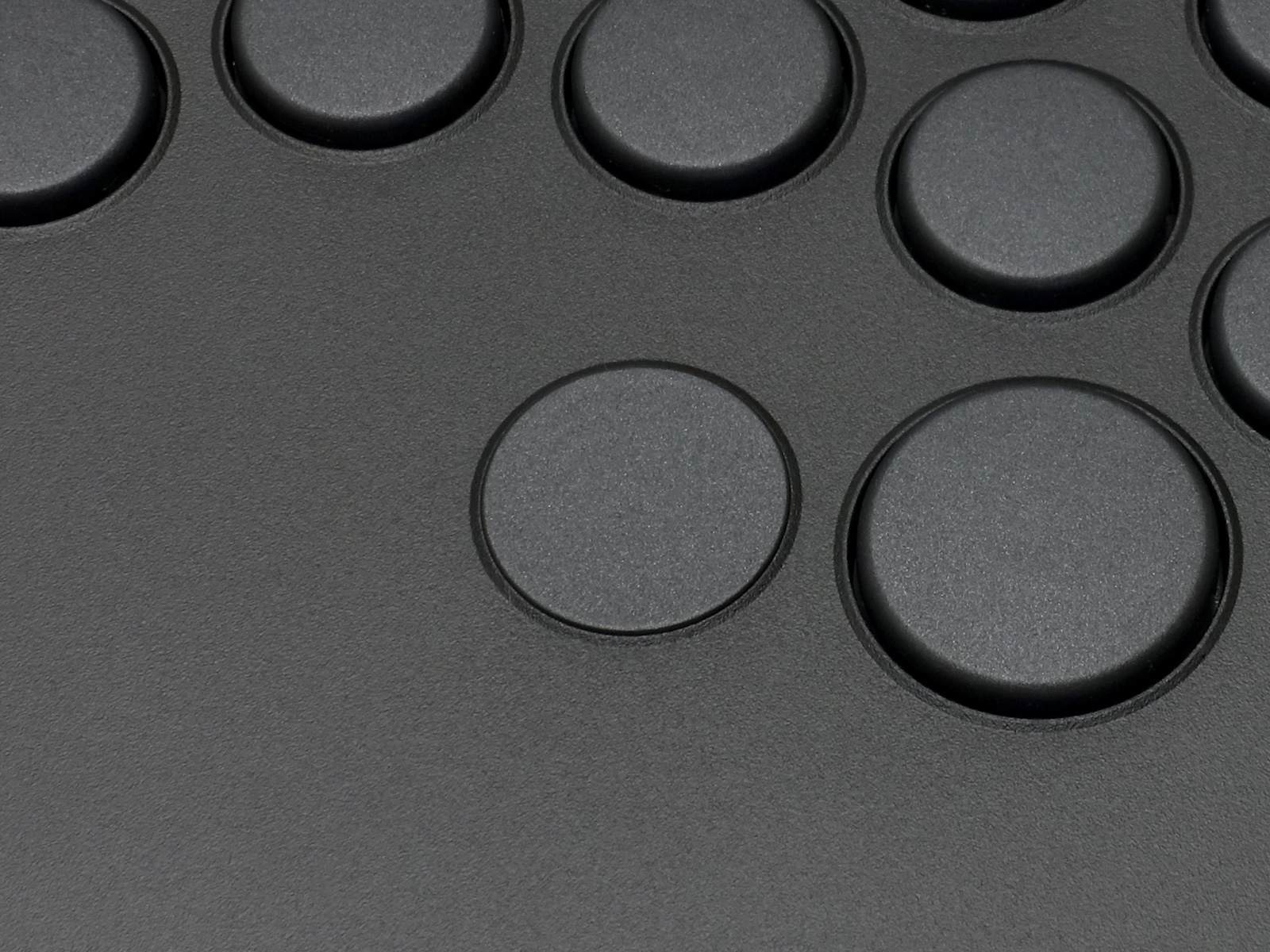

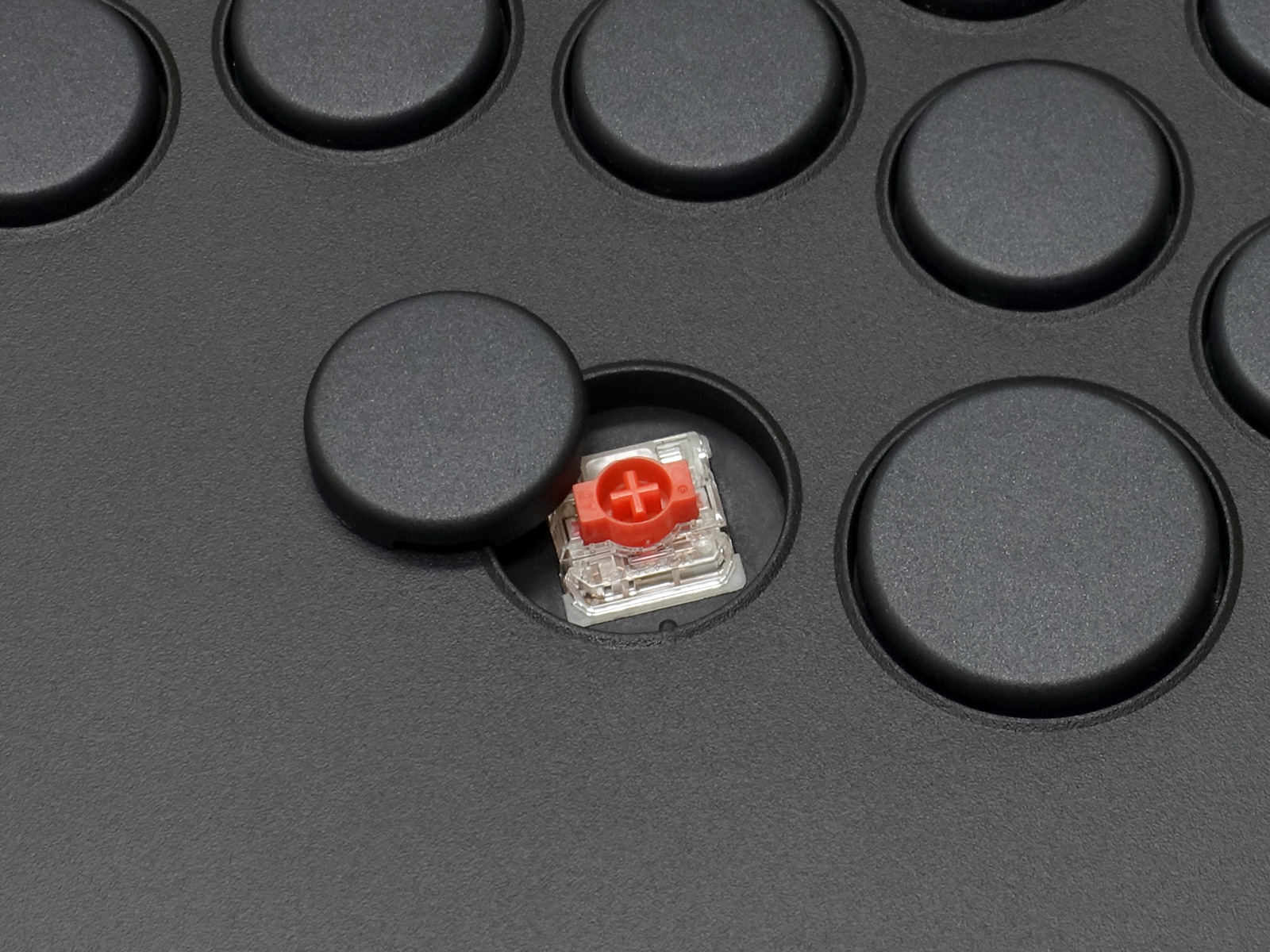

1.目隠しキャップを取り付けたい箇所のボタンを取り外します。

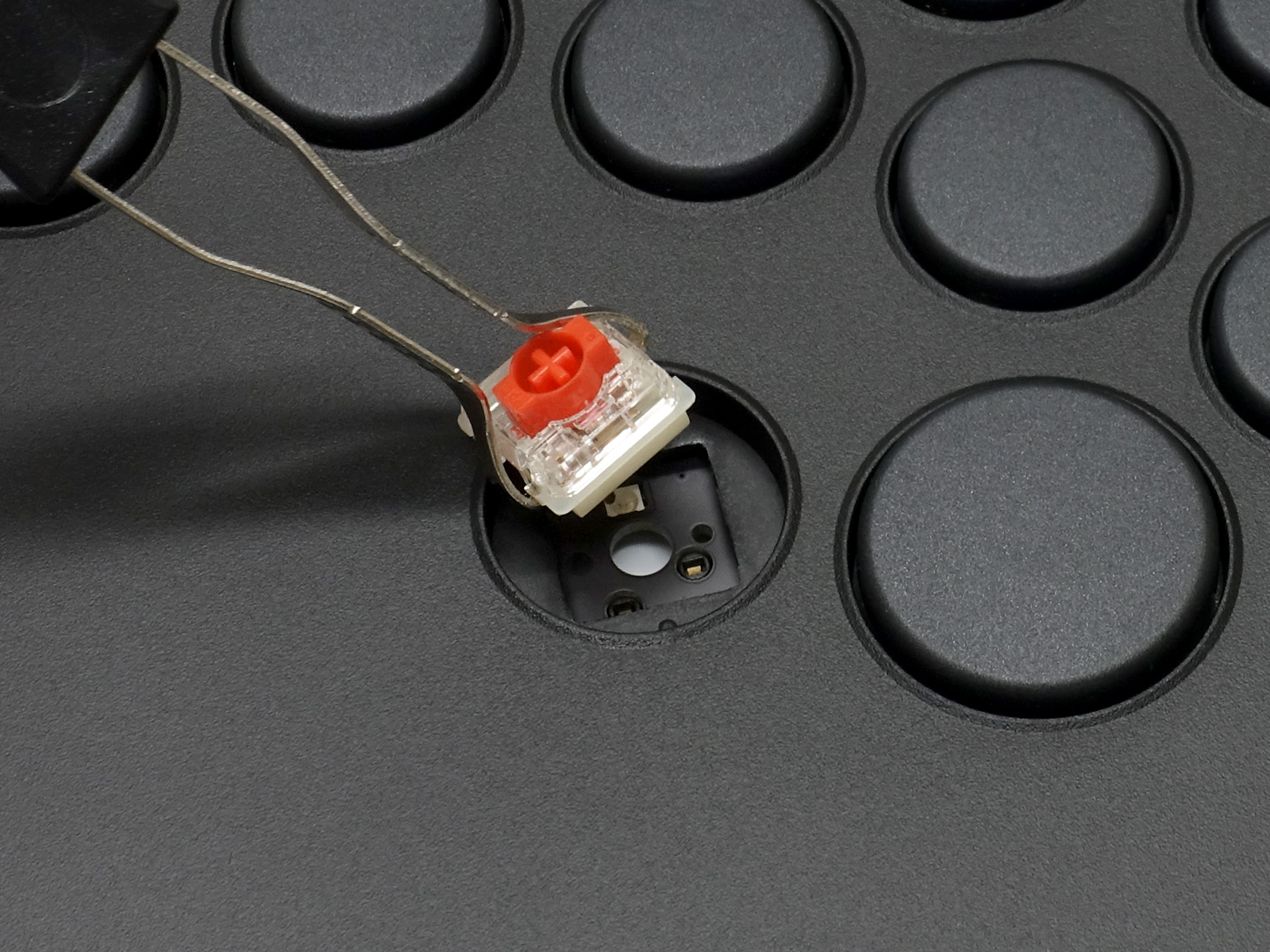

2.スイッチプラーでスイッチを取り外します。

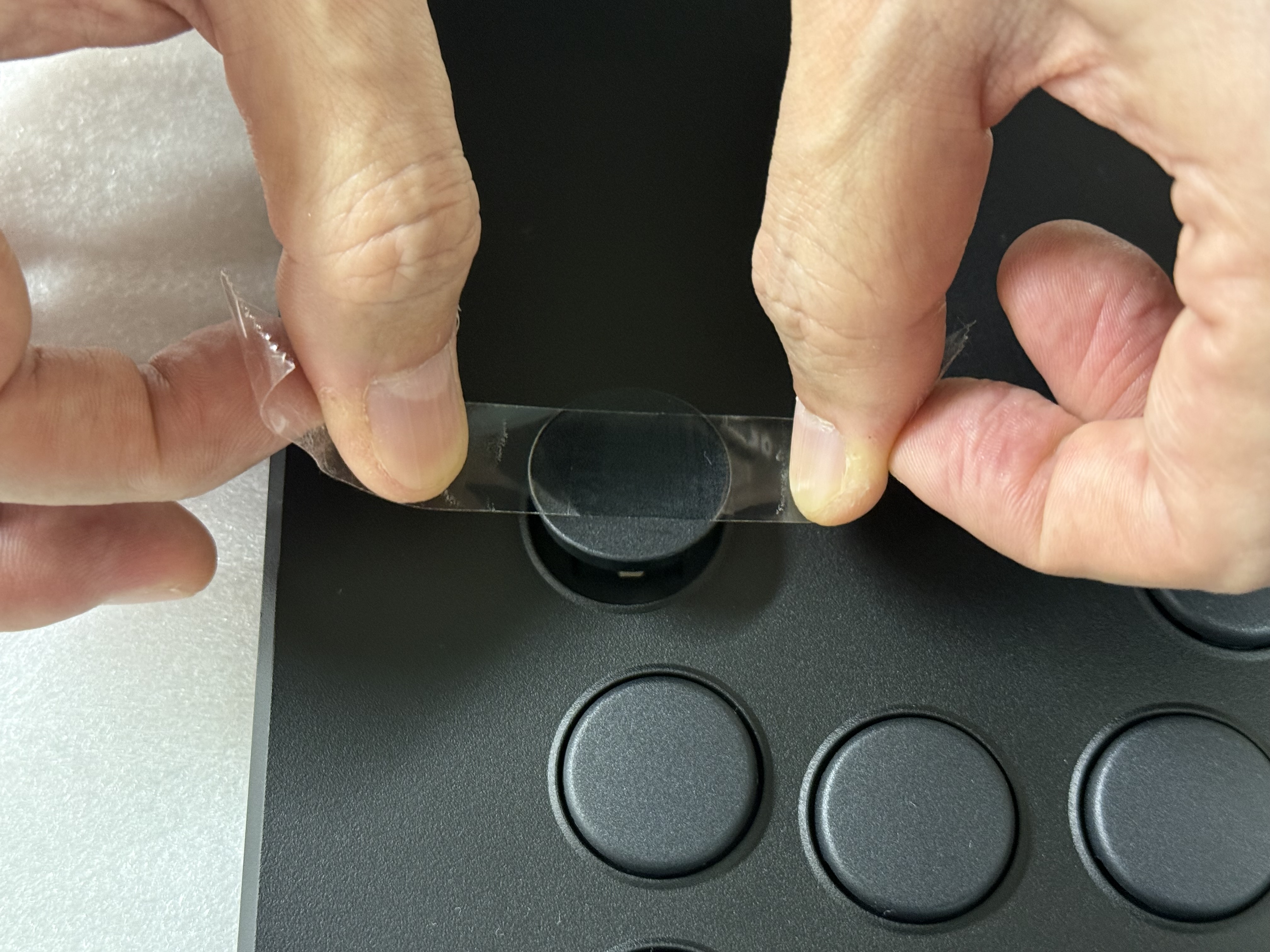

3.目隠しキャップを取り付けます。

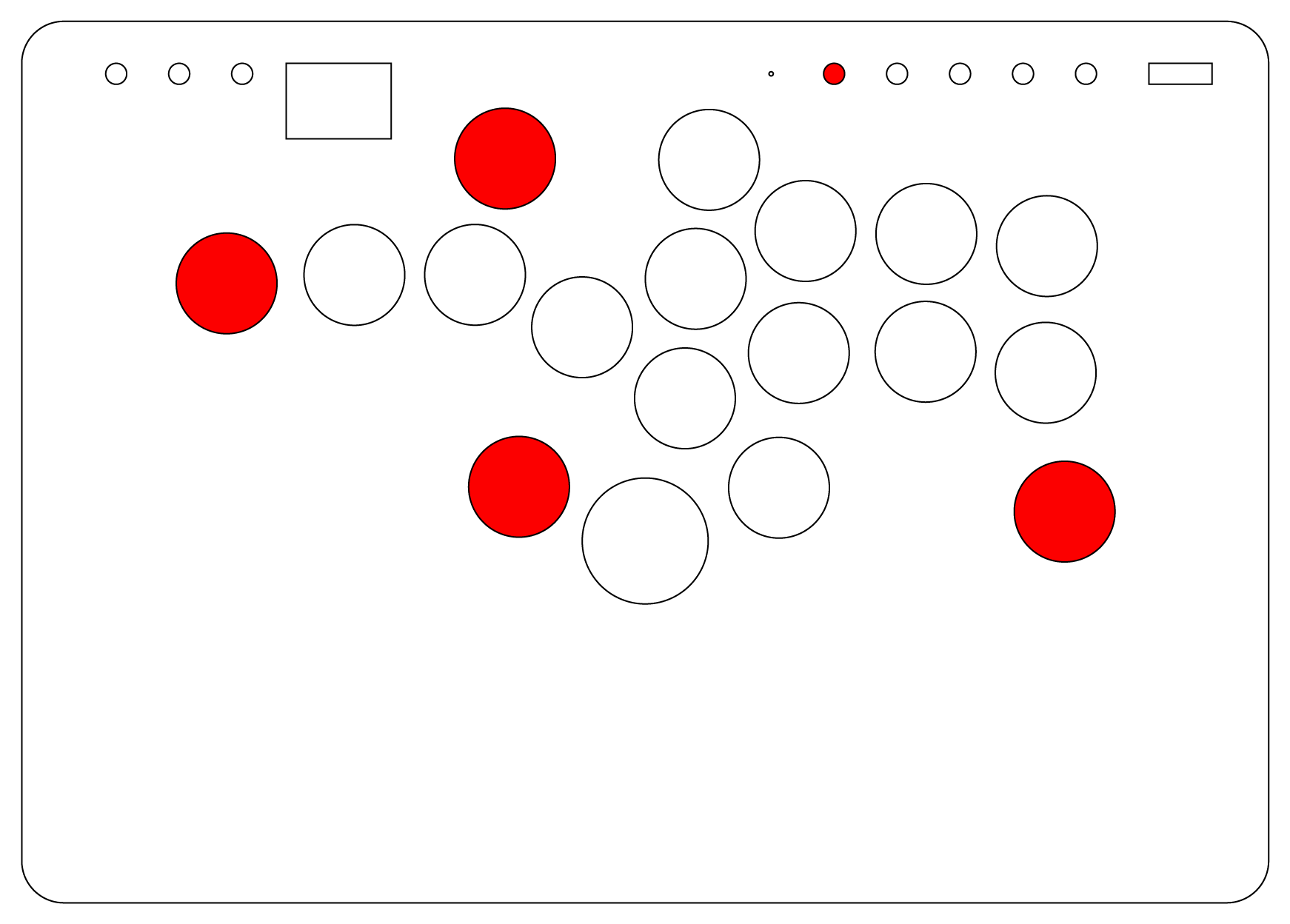

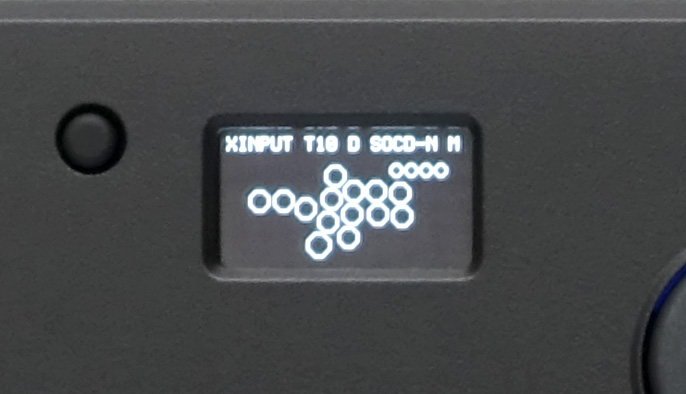

LED液晶内のボタンは、対応するボタンを押すことで点滅しますが、下図中の赤いボタンは非対応のため点滅しません。
